Konstruktion

In nahezu allen Zweigen der Technik kommen heutzutage CAD-Systeme zum Einsatz. Wir setzen ein leistungsfähiges Konstruktionsprogramm ein, mit dessen Hilfe wir effizient auch komplexe Baugruppen nachbilden können. Vorteilhaft dabei ist die Möglichkeit, fotorealistische Bilder zu erzeugen, bevor kostenintensive Prototypen gefertigt werden müssen. Darüber hinaus können technische Zeichnungen einfach abgeleitet werden und durch das Einlesen von CAD-Daten mittels unseres CAM-Systems sind wir in der Lage, innerhalb kürzester Zeit Frässtrategien zu entwerfen. Egal ob hochkomplexe Brennstoffzellen, Standheizungen oder nur simple Gehäuse-Design aus dem Hause Exotronic floss bereits in viele Serienprodukte ein.

Für unsere Serienprodukte entwerfen wir meistens spezielle Spritzgussgehäuse, bei deren Konstruktion eine Vielzahl von Faktoren berücksichtigt werden müssen. Beispielsweise sind Hinterschneidungen zu vermeiden, gleichmäßige Wandstärken vorzusehen und Entformungsschrägen in Abhängigkeit des Materials zu wählen.


Leistungsspektrum

Konstruktion detaillierter Baugruppen

Visualisierung von bestehenden Bauteilen

Erarbeitung ansprechender Bildmasken für graphische Oberflächen

Erstellung von Spritzgussgehäusen

Erstellung von Strangpressprofilen

Generierung von Blechbiegeteilen

Ableitung technischer Zeichnungen

Erzeugung fotorealistischer Bilder (Rendern)

Konvertierung in alle gängigen Universalformate

Wir können mehr...

Als ein Beispiel dafür, dass wir nicht nur die Konstruktion von elektronischen Baugruppen beherrschen, haben wir für die Internetseite einen Bus und ein Kraftfahrzeug konstruiert. Die Fahrzeuge besitzen ein eigenes Außendesign, Innenausstattung, getönte Scheiben und fotorealistische Oberflächen.

Im CAD eine komplexe Baugruppe, aber auf der Homepage nur ein kleines Detail.

Strangpressprofile

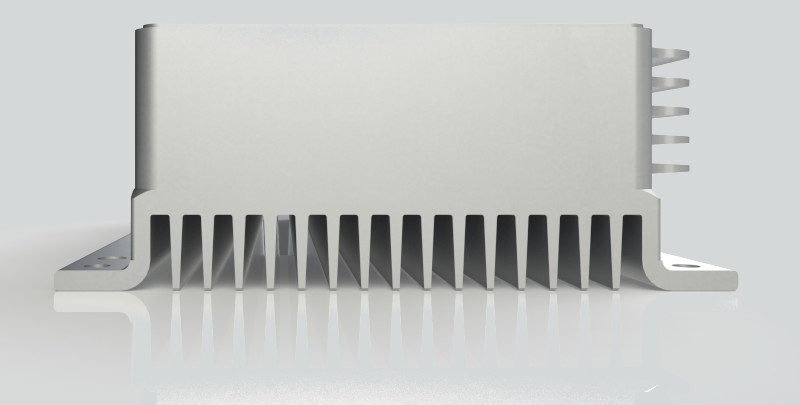

Bei der Realisierung von Strangpressprofilen gibt es viele Regeln, die es zu beachten gilt. Dass dabei die Grenzen des technisch Machbaren schnell erreicht werden, zeigt die nebenstehende Abbildung. Für ein Serienprodukt eines Hochvoltsteuergerätes musste ein Strangpressprofil hergestellt werden, welches nur sehr schwer zu fertigen ist. Die große Materialanhäufung im Zusammenspiel mit den feinen Kühlrippen stellte unseren Lieferanten vor eine Herausforderung.

In Bewegung...

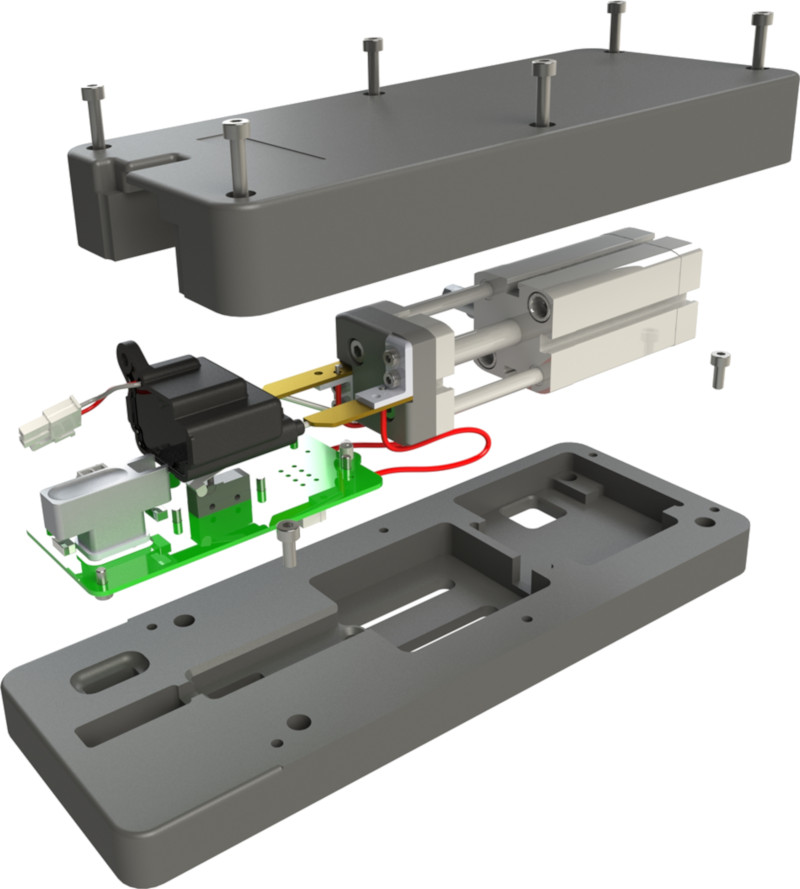

Für unsere Serienprodukte entwickeln wir spezielle Prüfgeräte. Diese sind größtenteils teilautomatisiert, sodass beispielsweise die Kontaktierung durch pneumatische Zylinder automatisch erfolgt. Um dabei den Bediener und die Prüflinge zu schützen, sind stets Sicherheitsmechanismen integriert. Beispielsweise müssen betätigte Mikroschalter ein Freigabesignal senden, bevor ein kräftiger Pneumatikzylinder aktiviert wird.

Ein wichtiges Merkmal unserer Prüfgeräte ist die Robustheit. Seit knapp 15 Jahren quittieren einige wöchentlich Ihren Dienst ohne mechanische Verschleißerscheinungen zu zeigen.
