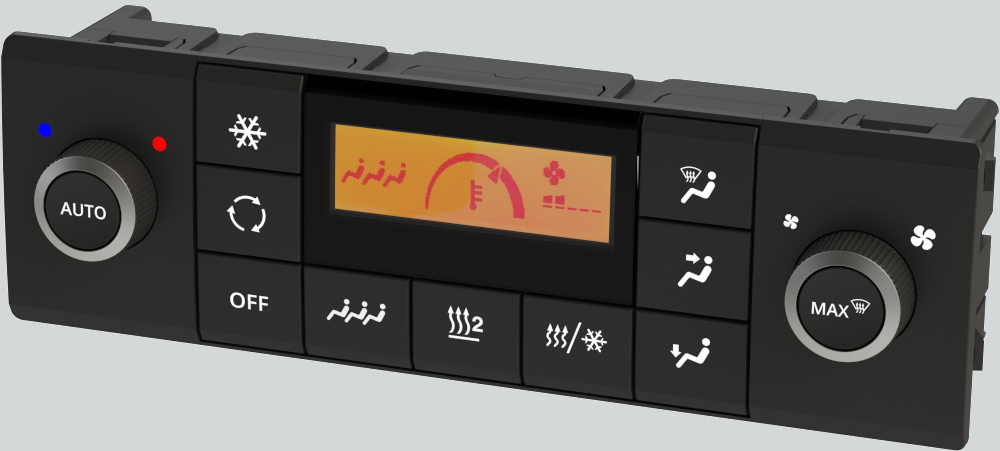

Klimabedienteil für OEM
| ID 1500
Auftragsentwicklung
auf Basis einer Designvorlage entwickelt
für DIN-Einbaurahmenschacht
kundenspezifisches vollgrafisches LCD
11 Tasten und 2 Drehknöpfe
alle Symbole leuchten bei Dunkelheit in Bernsteinfarbe
Abmessungen (L x B x H): 187 x 58 x 55 mm
|
| |
|

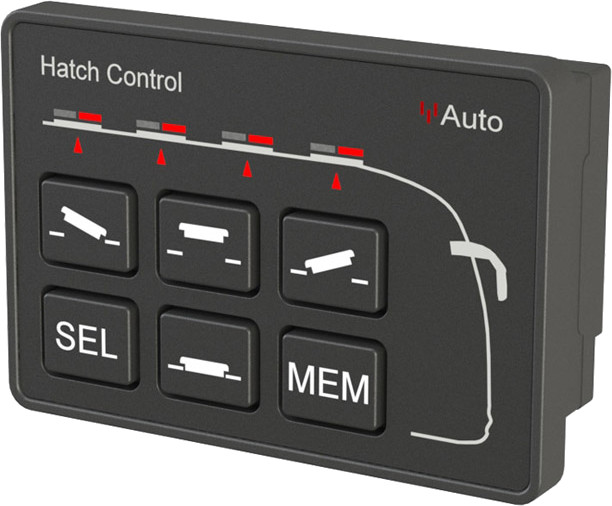

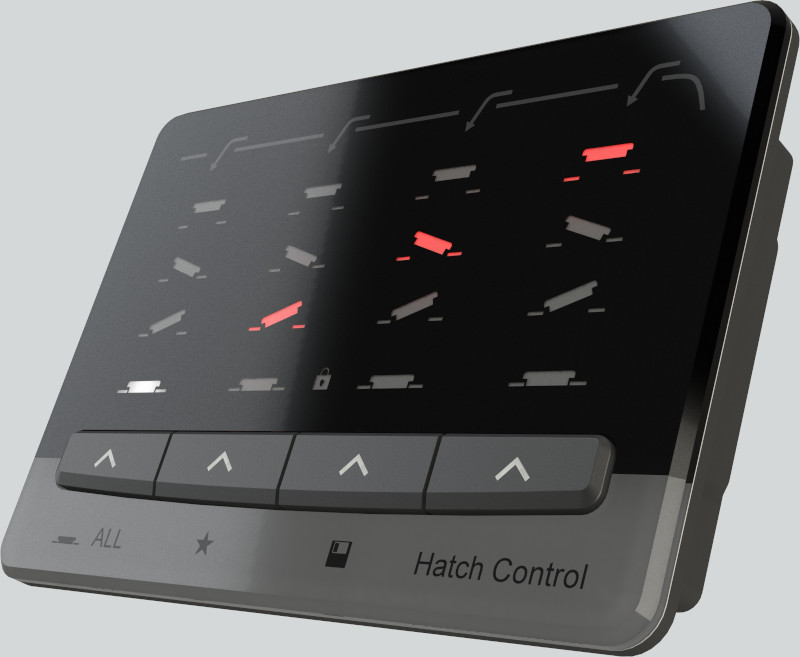

Hatch Control
| ID 9411
Bedienteil für bis zu 4 Dachluken
Eigentum: Exotronic
kompatibel mit DHC- und ELEON-Steuerung
Temperaturbereich: -40 ... +85 °C
Voll-digital mit Memory Funktion
Statusanzeige jeder Dachluke
Nachtdesign
Abmessungen (L x B x H): 87 x 61 x 37 mm
|
|
| |
|
|

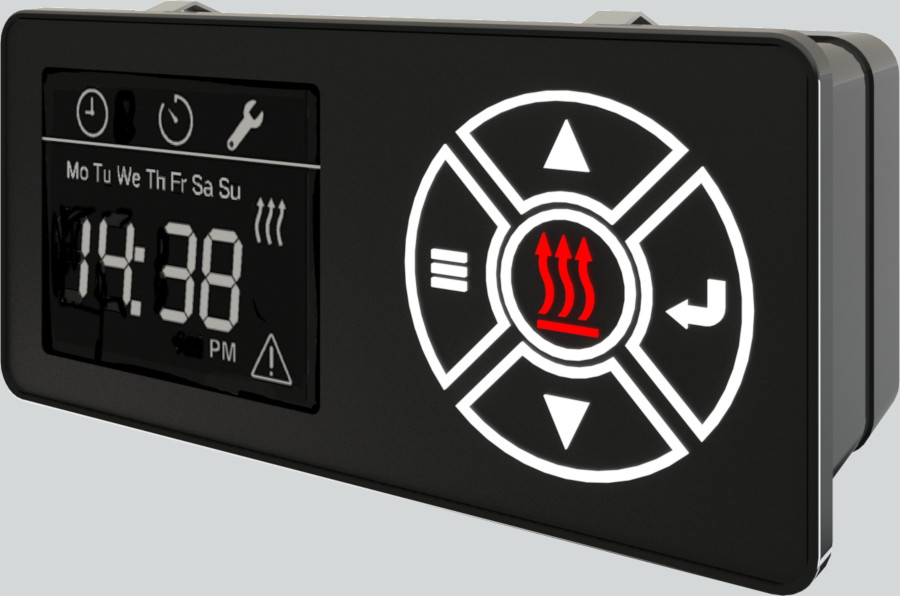

SC Preheat
| ID 1094
Vorwahluhr für Standheizung
Serienfertigung
7-Tage Vorwahluhr
Beleuchtete Folienflachtastatur
Spannungsausfallüberbrückung: 72 h
12 h / 24 h Modus
Schutzklasse IP54 (Frontseite)
Betriebsspannung: 12V / 24V
Abmessungen (L x B x H): 89 x 42 x 41 mm
|
| |
|
Hochvoltsteuergerät für PTC-Heizer
| ID 1005
Auftragsentwicklung
Steuerung von 2 PTC-Heizern mit bis zu 1.200 V
IP 67 im gefrästen und gedichteten Aluminiumgehäuse
internes Sicherheitskonzept
CAN- und S-Bus kompatibel
Abmessungen (L x B x H): 190 x 135 x 56 mm
|
|
| |
|
|

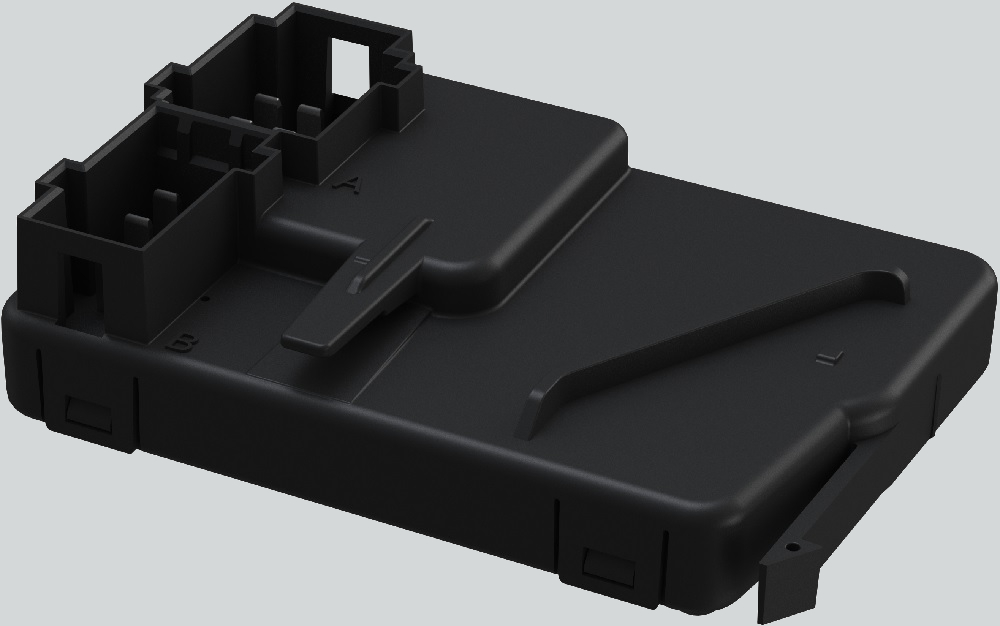

Dachlukensteuerung ELEON
| ID 1003
Auftragsentwicklung
Ansteuerung von 4 Motoren (stets zwei sequenziell)
Temperaturbereich: -40 ... +85 °C
12- und 24 V Variante
CAN- und S-Bus Protokoll
extrem kompakte und leistungsstarke Baugruppe
Befestigung ohne Schrauben (Rasthaken)
Abmessungen (L x B x H): 85 x 56 x 24 mm
|
| |
|

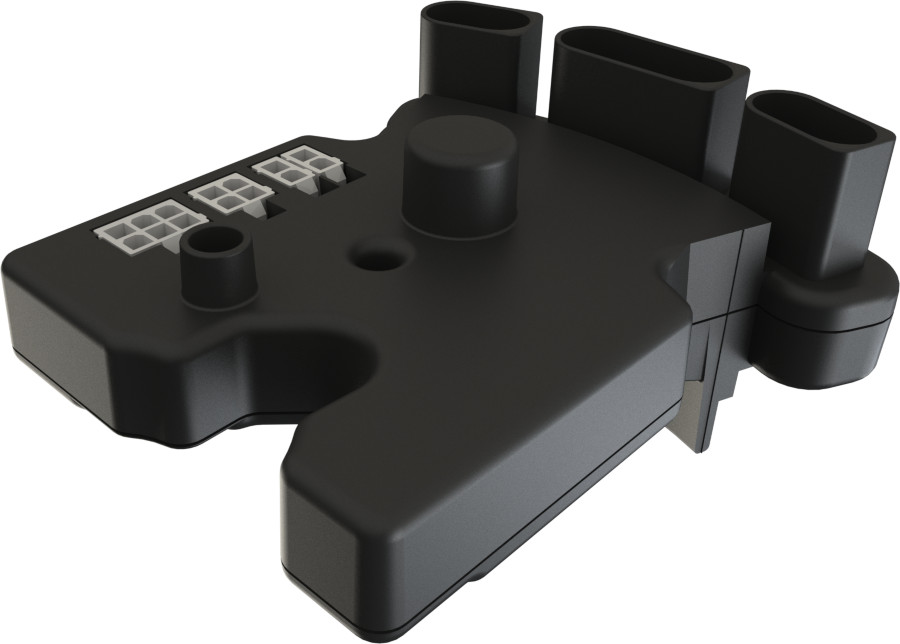

Steuergerät Thermo E
| ID 1071
Für Standheizung
Auftragsentwicklung
24 V Betriebsspannung
Temperaturbereich: -40 ... +85 °C
Integrierte Flammenerkennung
für preiskritische Märkte
Abmessungen (L x B x H): 114 x 101 x 55 mm
|
|
| |
|
|

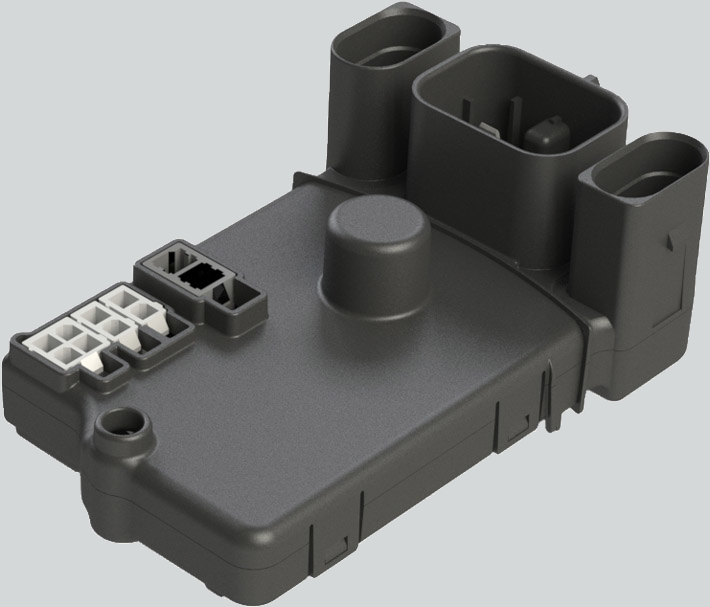

Steuergerät Thermo E+
| ID 1080
Für Standheizung
Auftragsentwicklung
Diagnosefähigkeit mit STT
12- und 24 V Variante
Temperaturbereich: -40 ... +85 °C
extrem kompakte und leistungsstarke Baugruppe
integrierte Schaltung für Zündfunkengeber-Ansteuerung
außenseitig IP 67 Schutz (Vakuumverguss)
integrierte Flammenerkennung
Abmessungen (L x B x H): 112 x 69 x 38 mm
|
| |
|

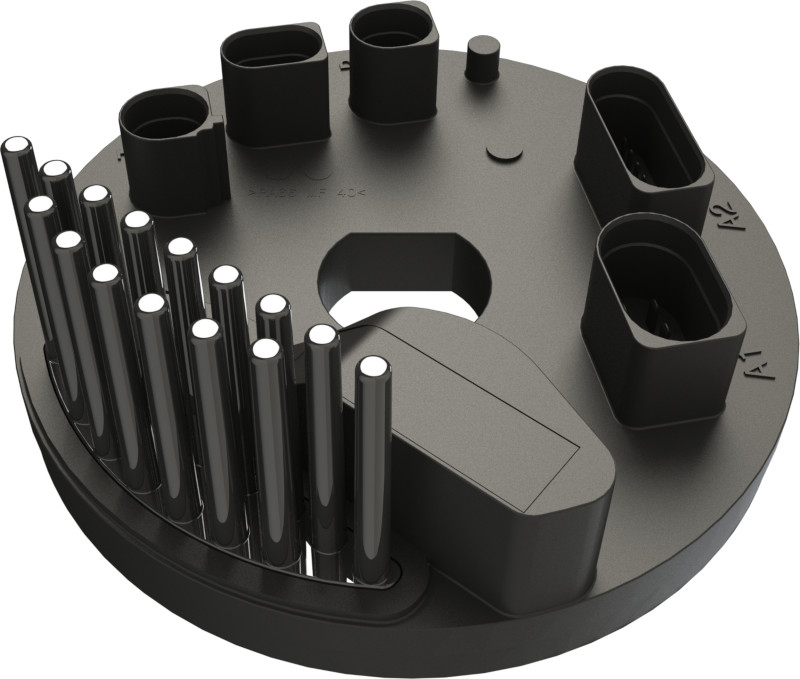

Steuergerät Thermo S
| ID 1018
Für Standheizung
Ein seit Jahren von einem anderen Unternehmen produziertes Steuergerät musste innerhalb kürzester Zeit auf unsere Produktionseinrichtung überführt werden. Neben Anpassungen an Hilfseinrichtungen für unsere Maschinen standen wir vor der Herausforderung, ein in die Jahre gekommenes End Of Line Prüfgerät neu zu entwickeln. Diesen, für uns untypischen Überführungsprozess, haben wir gemeistert und fertigen seit Dezember 2021 ein Premium-Steuergerät für eine Standheizung in unserem Unternehmen.
|
|
| |
|
|

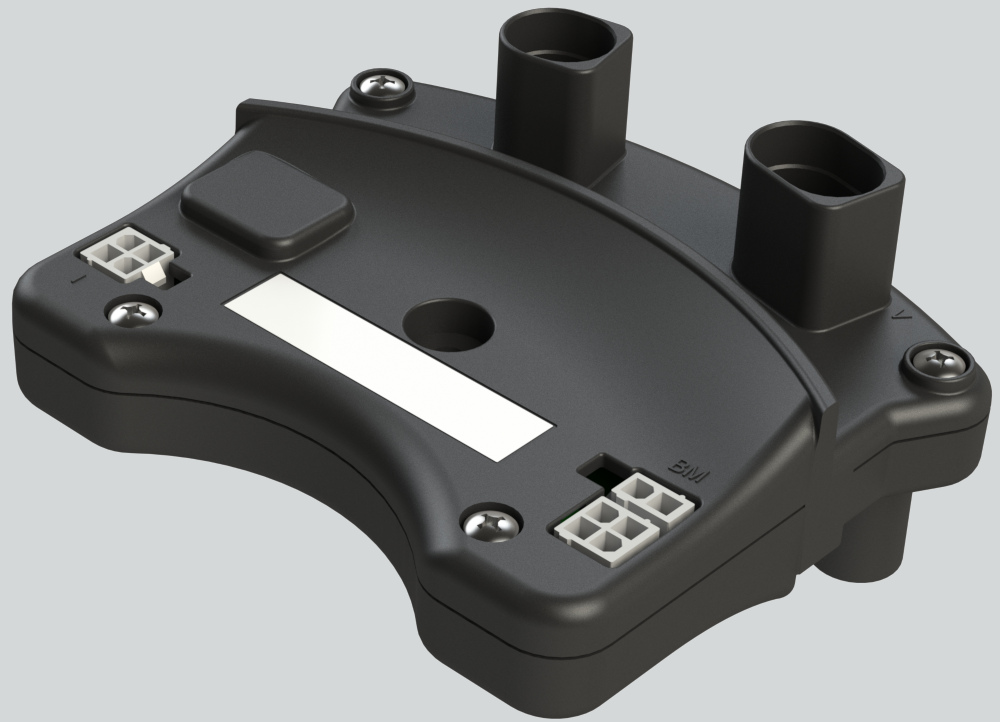

Steuergerät Thermo G
| ID 1089
Für Standheizung
Auftragsentwicklung
Diagnosefähigkeit über STT
24 V Betriebsspannung
Temperaturbereich: -40 ... +85 °C
Integrierte Ionisationsüberwachung
integrierte Schaltung für Ansteuerung des Zündfunkenmoduls
außenseitig IP 67 Schutz (Vakuumverguss)
Abmessungen (L x B x H): 108 x 100 x 58 mm
|
| |
|

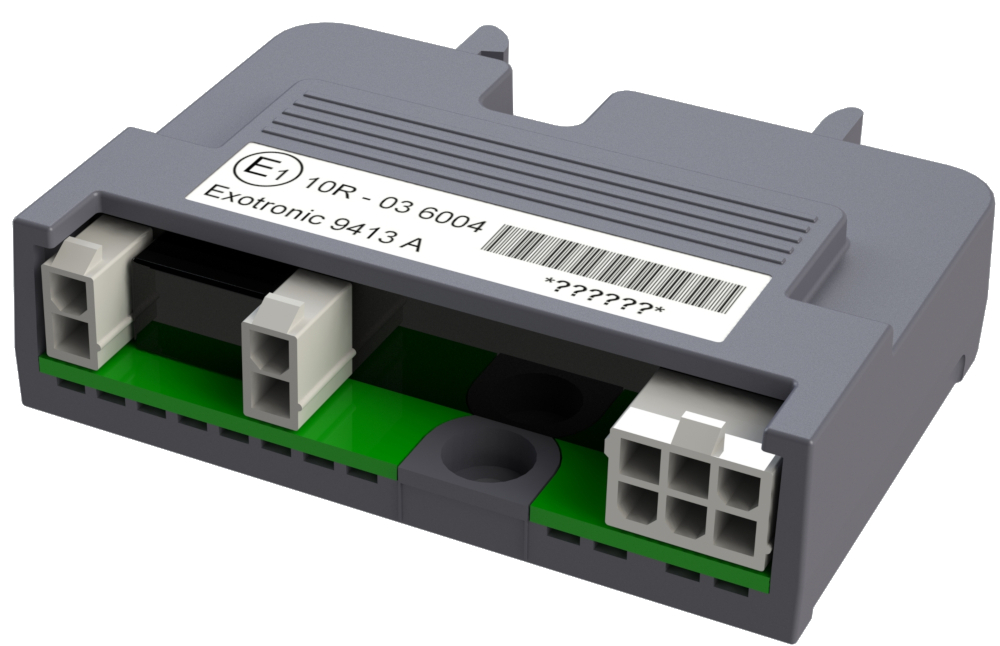

Digital Hatch Control (DHC)
| ID 9413
Dachlukensteuerung
Eigentum: Exotronic
kompatibel mit Driver Unit Bedienteil
Diagnosefähig
24 V Betriebsspannung
Temperaturbereich: -40 ... +85 °C
Schließfunktion bei AC-Aktivierung
Parametrierbar
Abmessungen (L x B x H): 75 x 62 x 20 mm
|
|
| |
|
|
Digital Hatch Control 2
| ID 9414
Neue Dachlukensteuerung
Eigentum: Exotronic
Endlagenerkennung über Motorstromüberwachung
24 V Betriebsspannung
100 % kompatibel zur DHC
CAN und S-Bus Schnittstelle
Abmessungen (L x B x H): 75 x 55 x 17 mm
|
| |
|

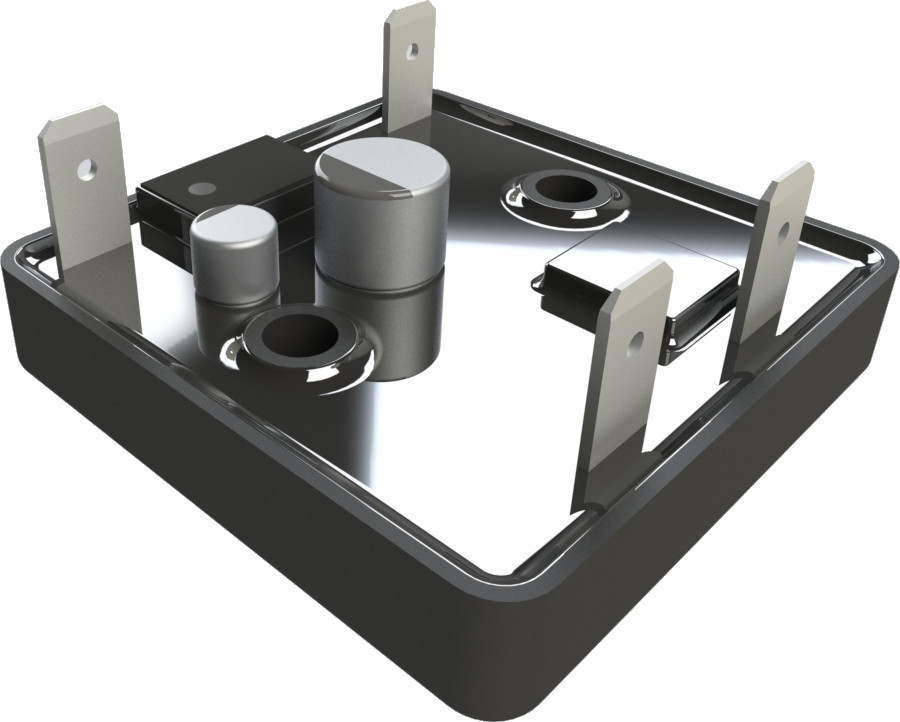

PWM-Modul
| ID 9450
Eigentum: Exotronic
Betriebsspannungsbereich: 9 ... 32 V
Betriebstemperaturbereich:-40 ... +85 °C
festes PWM-Verhältnis (parametrierbar) oder PWM-Verhältnis in Abhängigkeit der Betriebsspannung
PWM-Frequenz: 20 KHz (akustisch nicht wahrnehmbar)
Nennleistung: 4 A dauerhaft
Spitzenstrom: 70 A kurzzeitig (Anlaufströme)
Mikrocontroller für kundenspezifische Applikationen (Softstart, Überspannungsabschaltung, Leistungsüberwachung)
Abmessungen (L x B x H): 50 x 50 x 21 mm
|
|
| |
|
|

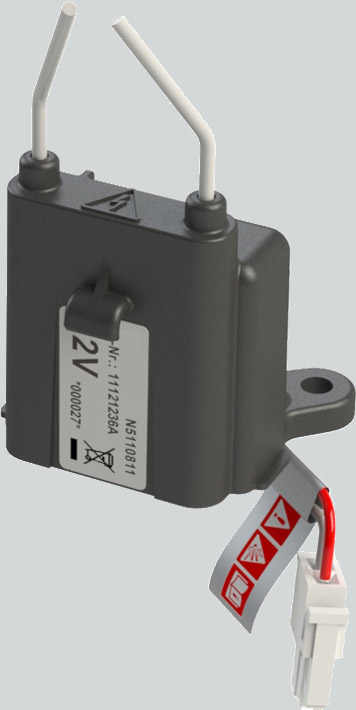

Zündfunkengeber Thermo E+
| ID 1081
Für Standheizung
Auftragsentwicklung
Passender Zündfunkengeber für Steuerung Thermo E+
Temperaturbereich: -40 ... +85 °C
12- und 24 V Variante
extrem kompakte Bauform
optimiertes Montagekonzept mit nur einer Schraube
Abmessungen (L x B x H): 44 x 39 x 72 mm
|
| |
|

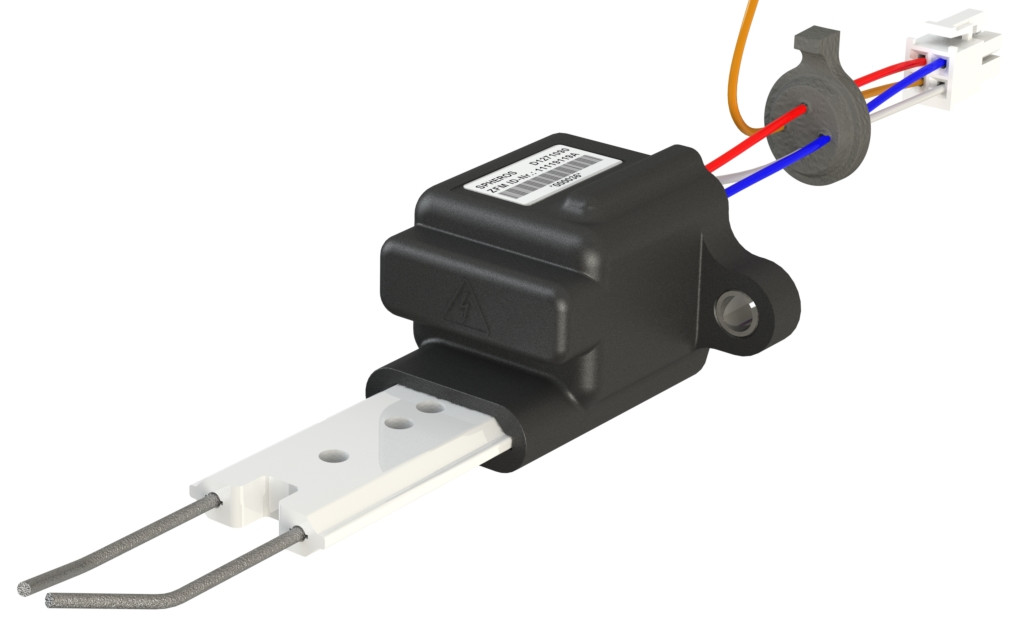

Zündfunkenmodul Thermo G
| ID 1090
Für Standheizung
Auftragsentwicklung
Passender Zündfunkengeber für Steuerung Thermo G
Temperaturbereich: -40 ... +85 °C
integrierte Ionisationsüberwachung
Abmessungen (L x B x H): 65 x 40 x 133 mm
|
|
| |
|
|

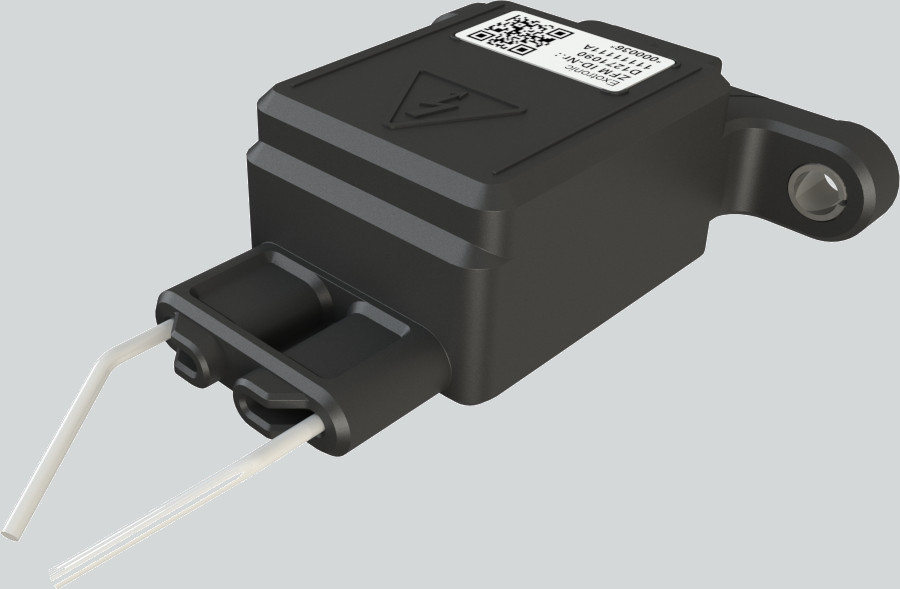

Zündfunkengeber Pro
| ID 1038
Für Standheizung
Eigentum: Exotronic
Integrierte Schaltung
Betriebsspannungsbereich: 24 V
Temperaturbereich: -40 ... +95 °C
Temperaturabhängige Zündenergie
Kostenoptimierte Austausch-Elektroden
Abmessungen (L x B x H): 74 x 31 x 103 mm
|
| |
|

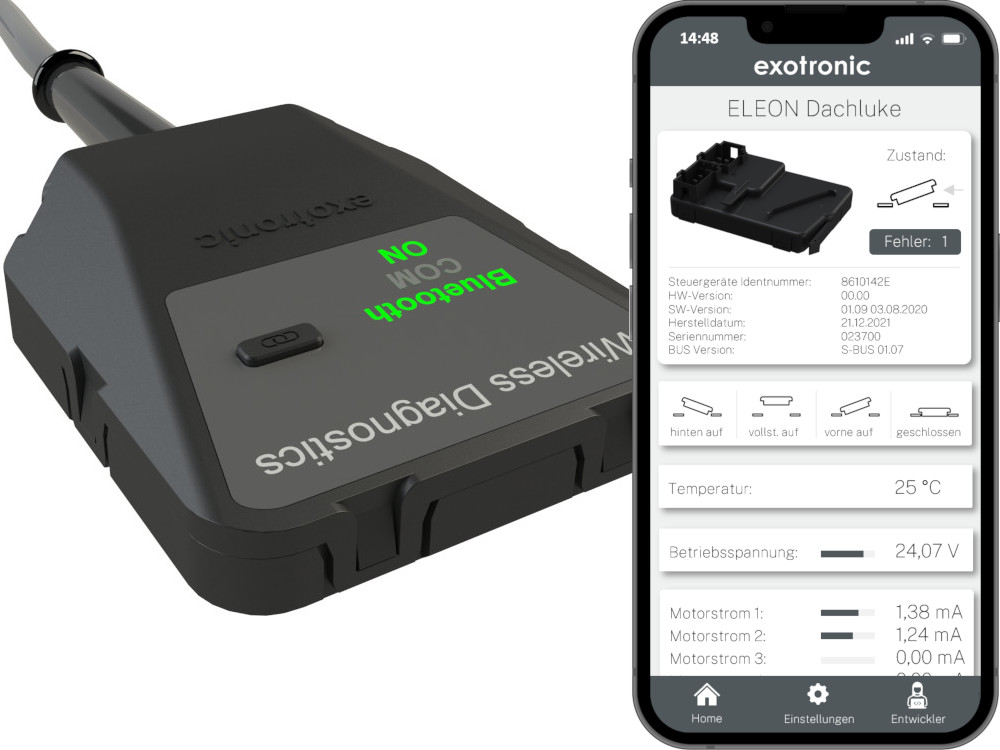

Wireless Diagnostics
| ID 9455
Diagnoseadapter
Eigentum: Exotronic
Für CAN- und S-Bus-fähige Geräte
Bluetooth-Übertragung zum Smartphone oder Tablet
kein PC erforderlich
Auslesen der Diagnose
Komponententest
Abmessungen (L x B x H): 104 x 54 x 17 mm
|
|
| |
|
|

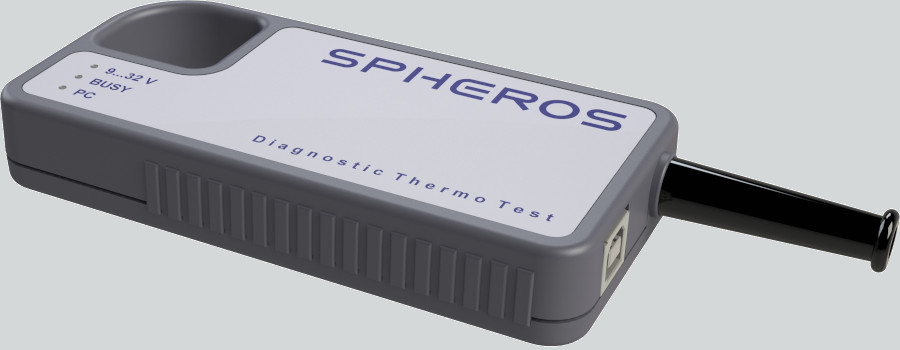

Diagnoseadapter DTT
| ID 1067
Auftragsentwicklung
Für S-Bus-fähige Geräte
Auslesen von Diagnosedaten
DTT-Software für PC
Komponententest
Abmessungen (L x B x H): 159 x 60 x 20 mm
|
| |
|

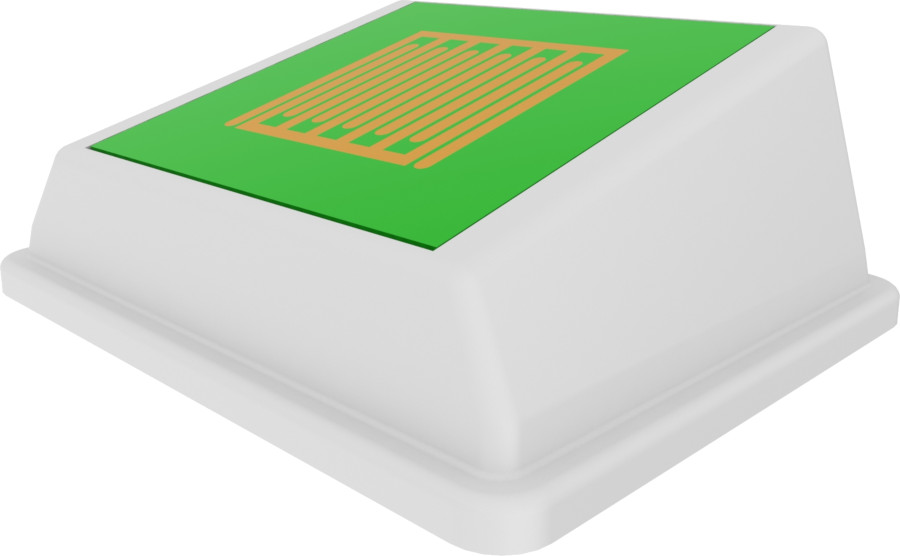

Regensensor
| ID 1014
Auftragsentwicklung
Betriebsspannungsbereich: 24 V
Betriebstemperaturbereich:-40 ... +85 °C
Schließt die Dachluken von Omnibussen bei Regen
Regenüberwachungsfunktion nur aktiv, wenn mindestens eine Dachluke geöffnet ist
Integrierte Heizung zur Erkennung von Tau
Abmessungen (L x B x H): 66 x 55 x 26 mm
|
|
|
|
|
