Leistungsspektrum
Produktdesign
Gestaltung von Bildmasken
CAD-Visualisierung der Designentwürfe
Erstellung fotorealistischer Darstellungen (Rendern)
Beratung bei Fertigungsverfahren und Materialauswahl
Beauftragung von Prototypen im Rapid-Prototyping
Begleitung bis in die Serienproduktion möglich
|
| |
|
Neues Bedienteil "ThermoControl"
Klein, leistungsstark, kostenattraktiv und universell–diese Attribute verkörpert unser neues Bedienteil-Konzept namens „ThermoControl“. Ausgestattet mit 8 Touch-Sensoren und einem Display, kann es für die unterschiedlichsten Applikationen eingesetzt werden, etwa als Klimabedienteil, Vorwahluhr für Standheizungen, Dachlukenbedienung oder Lichtsteuerung. Unterstützt wird sowohl CAN-als auch LIN-Bus-Kommunikation.
Unser Ziel ist es, verschiedene Bestückungsvarianten anzubieten, um die jeweiligen benötigten technischen Parameter kostenoptimiert anbieten zu können.
|
|
| |
|
|
Studie zentrale Bedieneinheit für Klimafunktionen und mehr

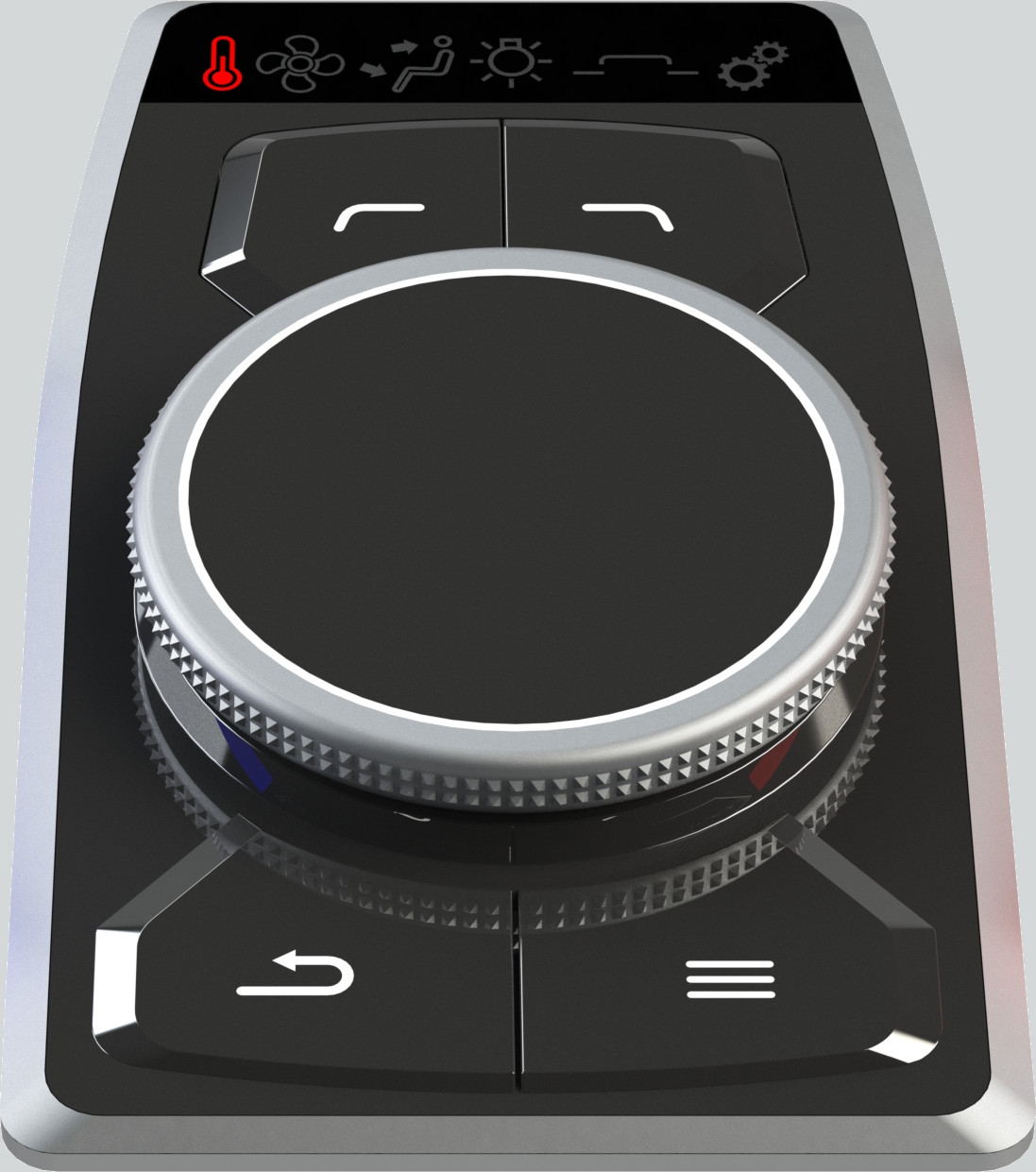

Mit einem zentralen Bedienteil die meisten Funktionen zu bedienen war der Ausgangspunkt dieser Studie. Ein Drehknopf mit nur 4 weiteren Tasten in optimaler Reichweite vom Fahrer ist unser Lösungsansatz. Unterstützt wird der Bediener durch eine zusätzliche Anzeige, kostengünstig gelöst durch hinterleuchtete Symbole, die Auskunft über das aktuell eingestellte Menü geben.
Ein ansprechendes Nachtdesign mit aufwendig leuchtendem Ring am Drehknopf, gepaart mit wertigen matten Aluminium-Oberflächenapplikationen komplettieren dieses stimmige Bedienteil.
|
| |
|
Dachlukenbedienteil Driver Unit II
Unsere Driver Unit (Dachlukenbedienteil) ist knapp seit 1,5 Jahrzehnten auf dem Markt und ein Redesign steht an. Optisch hochwertiger bei gleichzeitig weiterhin attraktivem Teilepreis-nur eine Prämisse bei der Studie.

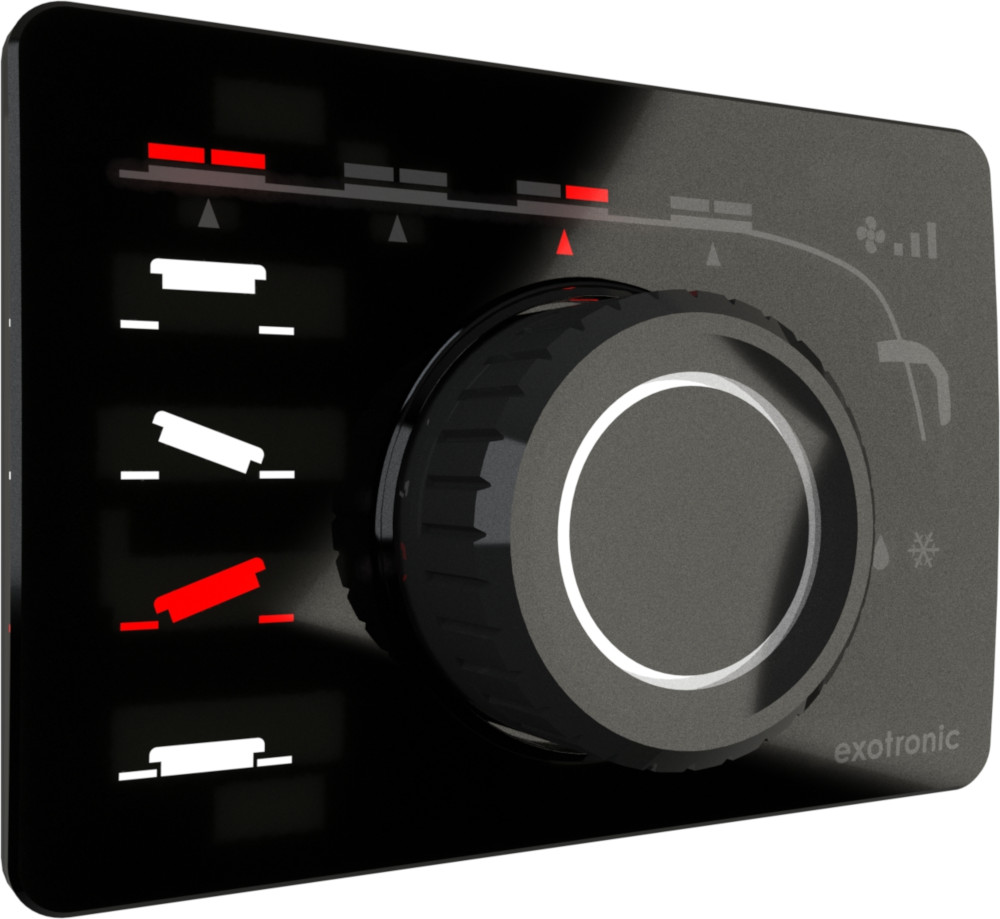

Der aktuelle Trend sind schwarze glasähnliche Oberflächen im Automobil und zunehmend auch im Bus. Dies als Ausgangspunkt genommen, haben wir ein Bedienteil mit nur einem Drehknopf konzipiert, über welches die Dachlukenselektion und auch Dachlukenstellung gewählt werden können. Dabei werden mit LEDs die aktuellen Stellungen aller Luken übersichtlich dargestellt. Und das alles in einer edel anmutenden, glasähnlichen schwarzen Oberfläche.
|
|
| |
|
|
Dachlukenbedienteil mit integrierter Steuerung

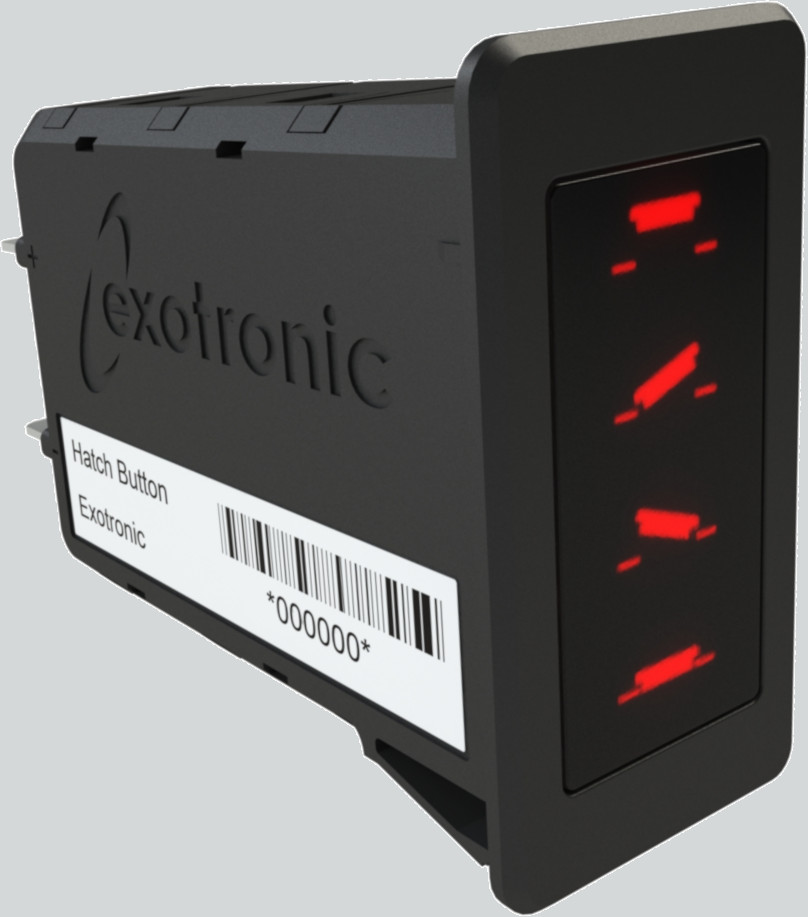

Ein Taster für eine Dachluke, welche gleichzeitig die Steuerung der Motoren integriert hat-unser Ansatz für preiskritische Märkte mit nur 1...2 Dachluken pro Bus.
Um die 4 verschiedenen Dachlukenpositionen wählen zu können, kann der Taster sequentiell gedrückt werden. Auf dem Taster selbst wird die gewählte Dachlukenposition dargestellt. Dabei ist die Farbe der Hinterleuchtung wählbar, sodass sich der Taster nahtlos in das Cockpit einfügt.
Von den Abmessungen ist der Prototyp derart gewählt, dass er in die Aussparung eines Standard-Schalters passt.
|
| |
|
|
Designstudie Klimabedienteil

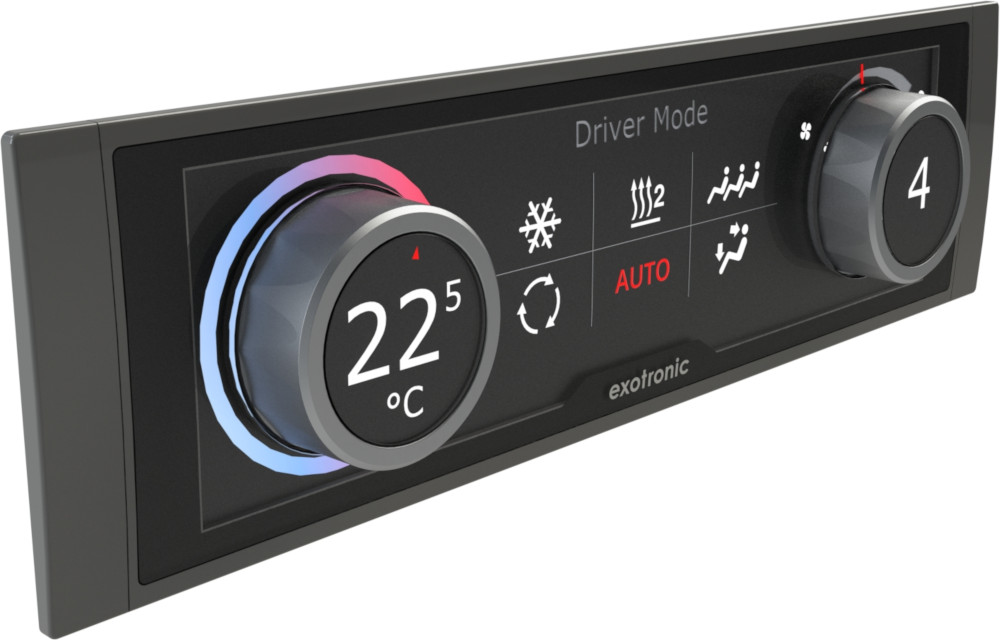

Wie kann ein Klimabedienteil gestaltet werden, wenn der Kostenaspekt außer Acht gelassen wird? Diese Frage haben wir uns gestellt und ein HMI konzipiert, welches hauptsächlich aus einem riesigen Touch Screen besteht und zusätzlich zwei Drehknöpfe aufweist, die wiederum mit integrierten Farbdisplays ausgestattet sind.
Die Möglichkeiten sind völlig neu. Eine in Abhängigkeit der Funktion wechselnde Skala für den Drehknopf. Intuitiv, ästhetisch und ergonomisch.
|
|
| |
|
|
Entwurf Klimabedienteil für Bushersteller
Für einen potenziellen Entwicklungsauftrag haben wir im Jahr 2017 für einen Bushersteller unterschiedliche Designentwürfe für ein Klimabedienteil (HVAC HMI) entworfen. Bei dem hier dargestellten Konzept ist das monochrome Display innerhalb des Drehknopfes angeordnet.
|
| |
|
|
Entwurf Klimabedienteil für Bushersteller

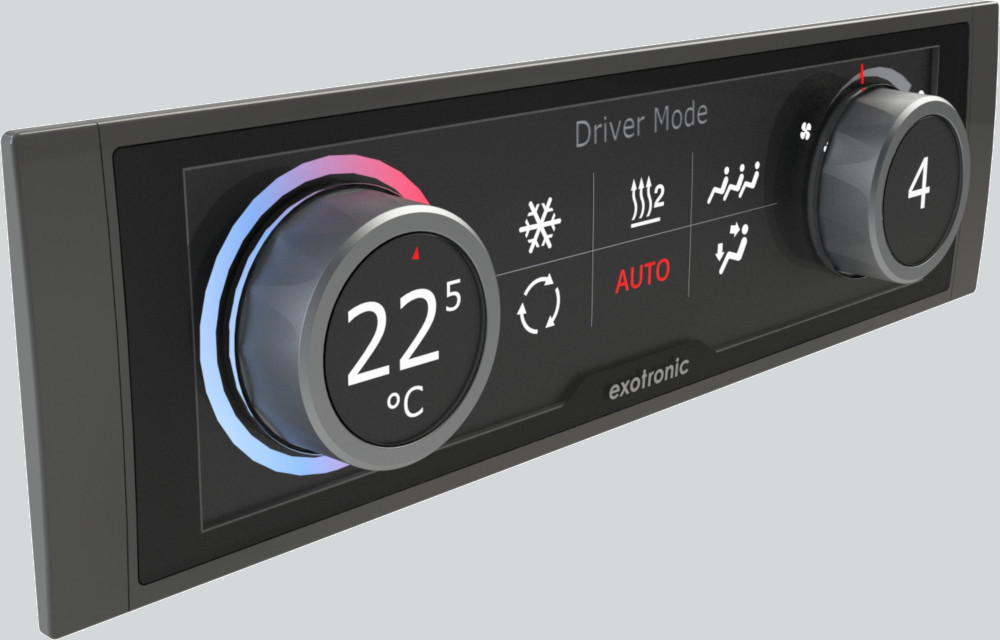

Für einen potenziellen Entwicklungsauftrag haben wir im Jahr 2017 für einen Bushersteller unterschiedliche Designentwürfe für ein Klimabedienteil (HVAC HMI) entworfen.
|
|
| |
|
|
Wasserdichte USB-Schnittstelle für Eloma Kombidämpfer JOKER
Für das neue Glaspanel des Kombidämpfers JOKER durften wir eine wasserdichte USB-Schnittstelle entwerfen. Wir haben unterschiedliche Ausführungen erarbeitet und die favorisierte Baugruppe fertigungsgerecht konstruiert. Zudem lag die Prototypenherstellung in unserer Hand.
|
| |
|
Gestaltung Bedienteil Eloma Multimax

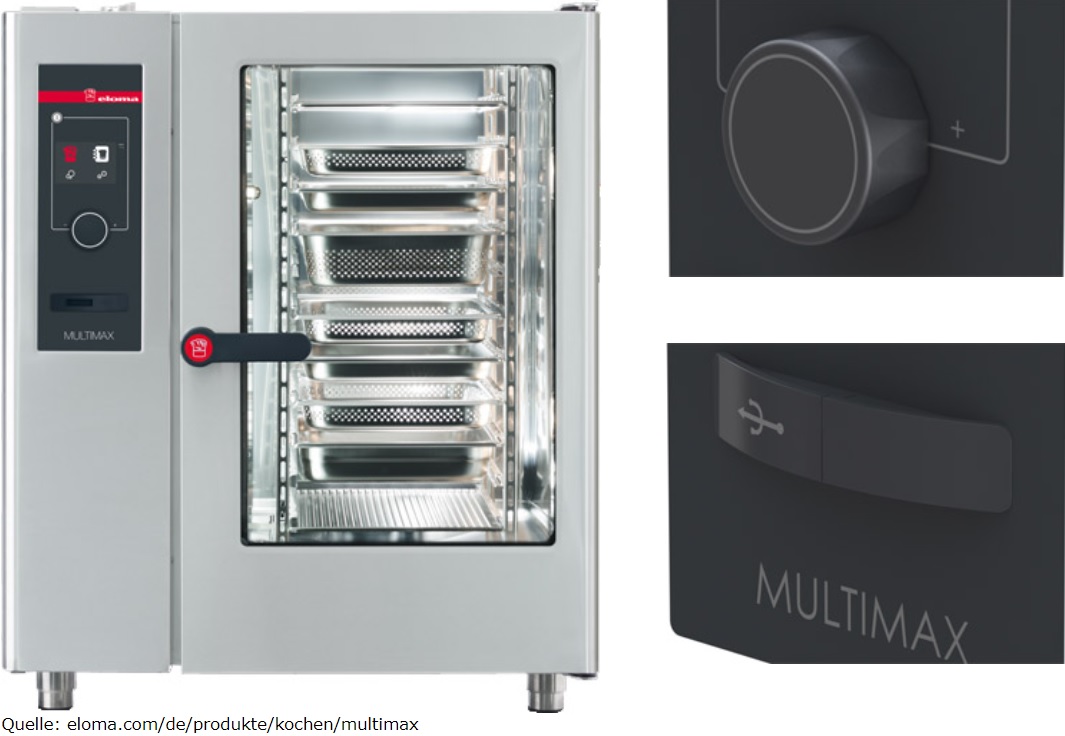

Für den Kombidämpfer "Multimax" der Firma Eloma waren wir für die Gestaltung des Bedienteils verantwortlich. Ziel des Projektes war die Entwicklung einer hochwertig anmutenden Mensch-Maschine-Schnittstelle, dessen zentrales Bedieninstrument ein Dreh-/Drücksteller ist. Leichte Reinigbarkeit und eine gute Griffigkeit waren ebenso wichtige Anforderungen an das Design. Allein für das Drehrad wurden 27 verschiende Entwürfe erstellt, aus denen Eloma Ihren Favoriten wählte. Neben dem Drehrad wurde die Frontfolie sowie eine neuartige Schnittstellenleiste entwickelt.
|
|
|
|
|
2023 © Exotronic GmbH
Datenschutz
Impressum
|
|
Leistungsspektrum
• Produktdesign
• Gestaltung von Bildmasken
• CAD-Visualisierung der Designentwürfe
• Erstellung fotorealistischer Darstellungen (Rendern)
• Beratung bei Fertigungsverfahren und Materialauswahl
• Beauftragung von Prototypen im Rapid-Prototyping
• Begleitung bis in die Serienproduktion möglich
|
|
Neues Bedienteil "ThermoControl"
Klein, leistungsstark, kostenattraktiv und universell–diese Attribute verkörpert unser neues Bedienteil-Konzept namens „ThermoControl“. Ausgestattet mit 8 Touch-Sensoren und einem Display, kann es für die unterschiedlichsten Applikationen eingesetzt werden, etwa als Klimabedienteil, Vorwahluhr für Standheizungen, Dachlukenbedienung oder Lichtsteuerung. Unterstützt wird sowohl CAN-als auch LIN-Bus-Kommunikation.
Unser Ziel ist es, verschiedene Bestückungsvarianten anzubieten, um die jeweiligen benötigten technischen Parameter kostenoptimiert anbieten zu können.
|
|
Studie zentrale Bedieneinheit für Klimafunktionen und mehr
Mit einem zentralen Bedienteil die meisten Funktionen zu bedienen war der Ausgangspunkt dieser Studie. Ein Drehknopf mit nur 4 weiteren Tasten in optimaler Reichweite vom Fahrer ist unser Lösungsansatz. Unterstützt wird der Bediener durch eine zusätzliche Anzeige, kostengünstig gelöst durch hinterleuchtete Symbole, die Auskunft über das aktuell eingestellte Menü geben.
Ein ansprechendes Nachtdesign mit aufwendig leuchtendem Ring am Drehknopf, gepaart mit wertigen matten Aluminium-Oberflächenapplikationen komplettieren dieses stimmige Bedienteil.
|
|
Dachlukenbedienteil Driver Unit II
Unsere Driver Unit (Dachlukenbedienteil) ist knapp seit 1,5 Jahrzehnten auf dem Markt und ein Redesign steht an. Optisch hochwertiger bei gleichzeitig weiterhin attraktivem Teilepreis-nur eine Prämisse bei der Studie.
Der aktuelle Trend sind schwarze glasähnliche Oberflächen im Automobil und zunehmend auch im Bus. Dies als Ausgangspunkt genommen, haben wir ein Bedienteil mit nur einem Drehknopf konzipiert, über welches die Dachlukenselektion und auch Dachlukenstellung gewählt werden können. Dabei werden mit LEDs die aktuellen Stellungen aller Luken übersichtlich dargestellt. Und das alles in einer edel anmutenden, glasähnlichen schwarzen Oberfläche.
|
|
Dachlukenbedienteil mit integrierter Steuerung
Ein Taster für eine Dachluke, welche gleichzeitig die Steuerung der Motoren integriert hat-unser Ansatz für preiskritische Märkte mit nur 1...2 Dachluken pro Bus.
Um die 4 verschiedenen Dachlukenpositionen wählen zu können, kann der Taster sequentiell gedrückt werden. Auf dem Taster selbst wird die gewählte Dachlukenposition dargestellt. Dabei ist die Farbe der Hinterleuchtung wählbar, sodass sich der Taster nahtlos in das Cockpit einfügt.
Von den Abmessungen ist der Prototyp derart gewählt, dass er in die Aussparung eines Standard-Schalters passt.
|
|
Designstudie Klimabedienteil
Wie kann ein Klimabedienteil gestaltet werden, wenn der Kostenaspekt außer Acht gelassen wird? Diese Frage haben wir uns gestellt und ein HMI konzipiert, welches hauptsächlich aus einem riesigen Touch Screen besteht und zusätzlich zwei Drehknöpfe aufweist, die wiederum mit integrierten Farbdisplays ausgestattet sind.
Die Möglichkeiten sind völlig neu. Eine in Abhängigkeit der Funktion wechselnde Skala für den Drehknopf. Intuitiv, ästhetisch und ergonomisch.
|
|
Entwurf Klimabedienteil für Bushersteller
Für einen potenziellen Entwicklungsauftrag haben wir im Jahr 2017 für einen Bushersteller unterschiedliche Designentwürfe für ein Klimabedienteil (HVAC HMI) entworfen. Bei dem hier dargestellten Konzept ist das monochrome Display innerhalb des Drehknopfes angeordnet.
|
|
Entwurf Klimabedienteil für Bushersteller
Für einen potenziellen Entwicklungsauftrag haben wir im Jahr 2017 für einen Bushersteller unterschiedliche Designentwürfe für ein Klimabedienteil (HVAC HMI) entworfen.
|
|
Wasserdichte USB-Schnittstelle für Eloma Kombidämpfer JOKER
Wasserdichte USB-Schnittstelle für Eloma Kombidämpfer JOKER
Für das neue Glaspanel des Kombidämpfers JOKER durften wir eine wasserdichte USB-Schnittstelle entwerfen. Wir haben unterschiedliche Ausführungen erarbeitet und die favorisierte Baugruppe fertigungsgerecht konstruiert. Zudem lag die Prototypenherstellung in unserer Hand.
|
|
Gestaltung Bedienteil Eloma Multimax
Für den Kombidämpfer "Multimax" der Firma Eloma waren wir für die Gestaltung des Bedienteils verantwortlich. Ziel des Projektes war die Entwicklung einer hochwertig anmutenden Mensch-Maschine-Schnittstelle, dessen zentrales Bedieninstrument ein Dreh-/Drücksteller ist. Leichte Reinigbarkeit und eine gute Griffigkeit waren ebenso wichtige Anforderungen an das Design. Allein für das Drehrad wurden 27 verschiende Entwürfe erstellt, aus denen Eloma Ihren Favoriten wählte. Neben dem Drehrad wurde die Frontfolie sowie eine neuartige Schnittstellenleiste entwickelt.
|
|
